Además de situar la Central en el ámbito ENTSO-E, cabe indicar que las coordenadas de situación de los distintos elementos integrantes de la Central corresponden a las siguientes coordenadas UTM, relativas a los husos que se indican:
- – límites de la balsa superior: corresponden a los cuatro vértices correspondientes a la intersección de los cuatro lados rectos base del dique perimetral:
| COORDENADAS DE LOS VERTICES DEL EMBALSE SUPERIOR. | ||||
| vértice | sistema ED50 / huso 30 | sistema ETRS89 / huso 31 | ||
| X | Y | X | Y | |
| 1 | 774.699 | 4.587.582 | 272.946 | 4.585.723 |
| 2 | 773.505 | 4.590.931 | 271.986 | 4.589.147 |
| 3 | 774.835 | 4.590.951 | 273.315 | 4.589.074 |
| 4 | 775.835 | 4.588.146 | 274.119 | 4.586.207 |
- – extremos del segmento correspondiente al eje de las conducciones de trasvase embalse superior/turbinas:
| COORDENADAS SEGMENTO EJE DE POZOS EN EMBALSE SUPERIOR. | ||||
| extremo
de eje |
sistema ED50 / huso 30 | sistema ETRS89 / huso 31 | ||
| X | Y | X | Y | |
| 1 | 775.313 | 4.588.041 | 273.591 | 4.586.139 |
| 2 | 775.518 | 4.588.475 | 273.825 | 4.586.558 |
- – extremos del segmento correspondiente al eje de las tomas inferiores en el Rio Segre, según la alineación de la carretera N-211, siendo los puntos la intersección del eje de ésta con los extremos de la “obra de toma” :
| COORDENADAS SEGMENTO EJE DE TOMAS EN EMBALSE INFERIOR. | ||||
| extremo
de eje |
sistema ED50 / huso 30 | sistema ETRS89 / huso 31 | ||
| X | Y | X | Y | |
| 1 | 777.308 | 4.587.603 | 275.551 | 4.585.564 |
| 2 | 777.031 | 4.587.220 | 275.248 | 4.585.200 |

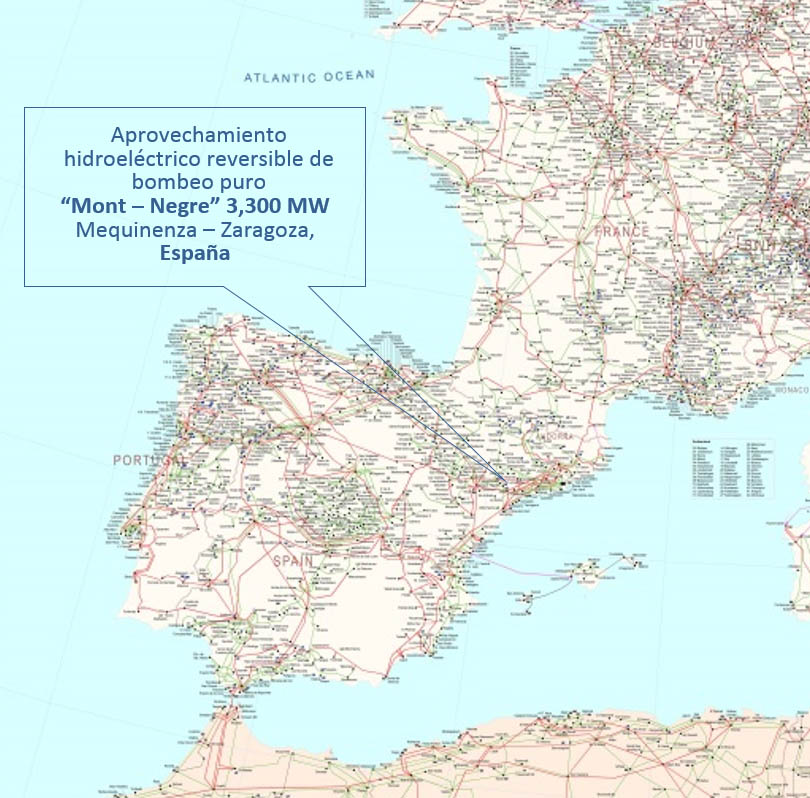

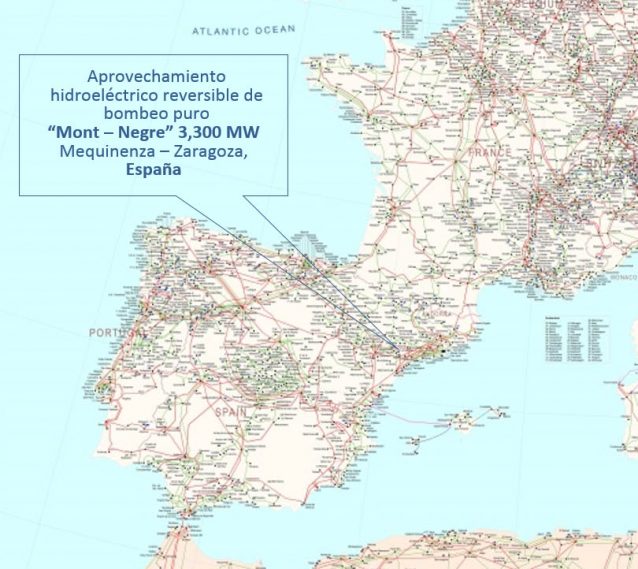

SITUACIÓN DEL “APROVECHAMIENTO HIDROELECTRICO REVERSIBLE DE BOMBEO PURO “MONT-NEGRE” 3.300 MW. RIO SEGRE (T.M. MEQUINENZA-ZARAGOZA-ESPAÑA)” EN EL MAPA ENTSO-E
